摘要 】介绍了用齿轮驱动的履带式金属丝输送网带的设计方法,给出了各参数的计算公式并作了简单分析。齿轮输送网带金属丝履带式金属丝输送网带 ( 见图 1 ) 与齿轮相结合传动,是利用齿轮作传动的主传动,驱动履带式金属丝输送网带,达到输送的目的。在设计确定 有关参数时,参照齿轮齿条传 动 原 理计算。履带式金属丝输送网带的丝跟“t”与齿 轮的节距“p”有如下的关系 :
式中: v一履带式金属丝网带的输送速度 ( mm/ s) ; n—齿轮转速 (r/min) ; d—齿轮节圆直径 ( mm )。根据关系式及其他因素 (原动力、输送物体的质量等 ) 来确定齿轮d与n及齿数z和模数 m.
当齿轮的模数m确定之后,履带式金属丝输送网带的丝 即t就可确定.由于履带式金属丝网带是由许多单根的特形金属 丝组 合 而成的,因 此对单根金属丝的弯曲形状及各尺寸参数的确定就 显 得 很重 要了,单 根丝 的节 距 了 吸金属丝的直径刀 与 组 合 形 成 的丝距t的系尤为 重要。至 于 档距 s 可根据带宽的要求选几个档,但需选奇数个档。
现就有单根金属丝弯 曲 后 的 节 距 t 与 金属丝的直径d及组合后形成的丝距 t 的儿何关系作一分析。

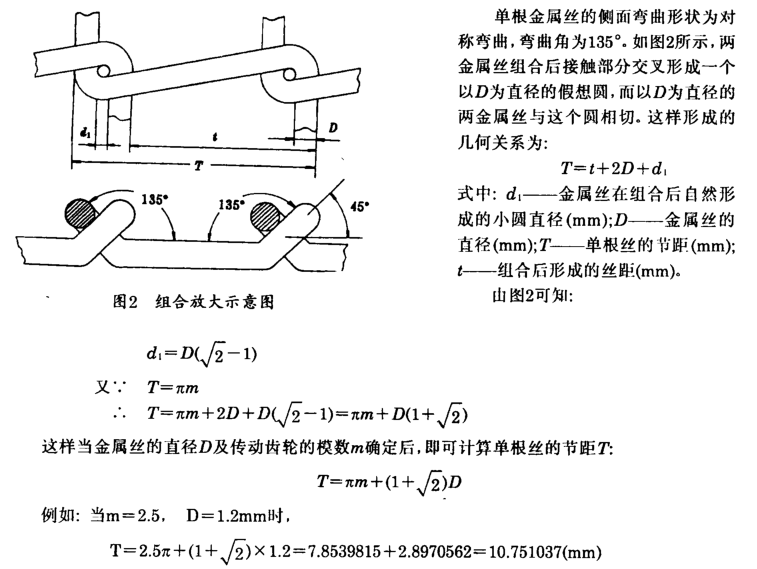

图2是组合后放大了的示意图。
